活塞式壓力計結構原理:
壓力計乃是應用靜壓平衡原理的計量儀器:即活塞本身和加在活塞上的專用砝碼重量(G)作用在活塞面積(S)上所產生的壓力(P)與液壓容器內所產生的壓力相平衡,來測定被校驗儀表的壓力大小：
P=G/S
式中G=mg(m:法碼質量,g:重力加速度)產品出廠時g值用標準重力加速度來定。用戶使用時g值應按當地重力加速度來定，并按計算值修正砝碼G的重量。
壓力計系由校驗泵(壓力發生系統)和活塞部分(壓力測量系統)兩部分組成。
校驗泵(壓力發生系統)包括手搖壓力泵(13)、油杯(1)、 進油閥(3)及兩個針形閥(2)、（15),在針形閥(15)上裝有聯接螺帽(8)，用以連接被校驗的壓力表。
活塞部分(壓力測量系統)用經過精密研磨后具有精確截面的活塞（5 )、活塞缸(4)及與活塞直接相連的承重底盤⑵、底盤上邊的磚碼(6)所組成。
校驗泵和活塞部分安裝在同一底座(14)上借導管(9)相連，中間裝有針形閥（2 )。整個壓力計由四個水平調節螺絲（11)支撐，并借以裝于底座上的水平泡(12)用以較準水平位置。

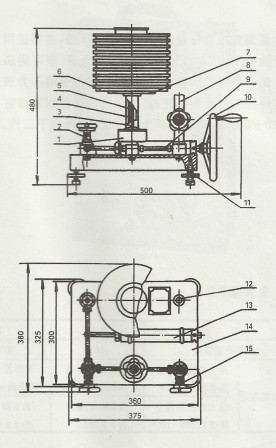

1. 油杯 9.導管
2. 針形閥 10.壓力泵手輪
3. 進油閥 11.水平調節螺絲
4. 活塞缸 12.水平泡
5. 活塞 13.手搖壓力栗
6. 砝碼 14.底板
7. 承重底盤 15.針形閥
8. 聯接螺帽
